HY-SW1071-GS / Hybrone Akıllı Yanıcı Gaz Sensörü Nasıl Kurulur ?

Şu tarihte değiştirildi Pzt, 3 Haz şunda: 4:20 PM


Hybrone Akıllı Yanıcı Gaz Sensörü


HY-SW1071-GS





Kurulum

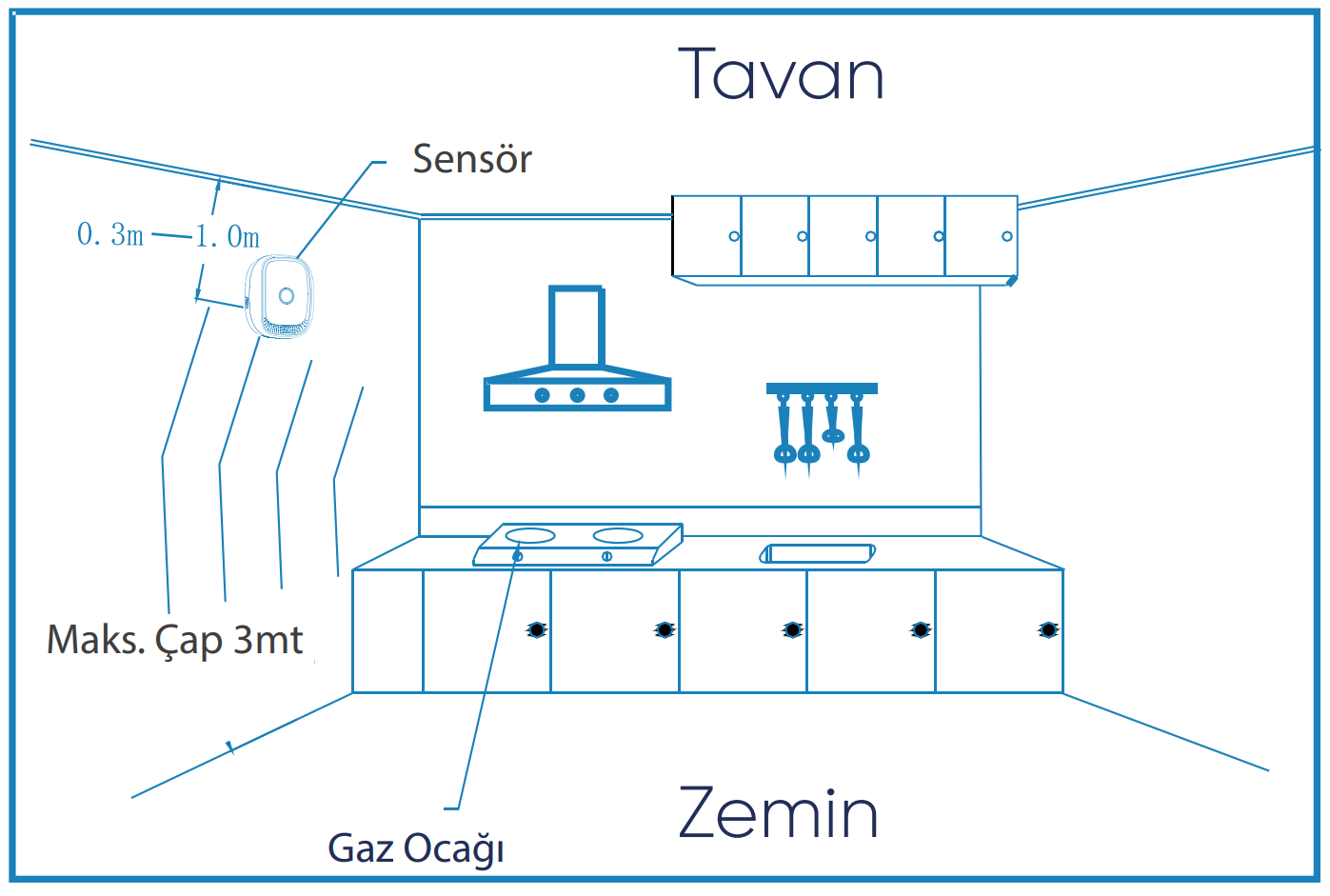

1. Doğal gaz havadan daha hafif olduğu için lütfen alarmı dikey olarak tavanın 0,3m -1.0m altında ve doğal gaz kaynağından 1,5m uzakta konumlandırınız.

2. Bir yuvayı uygun bir konuma kurunuz ve alarmı bu yuvaya takınız.

3. Alarm cihazı yanlış alarma sebep olabilecek veya sensör hassasiyetini etkileyebilecek ocak ateşi ve yağlı isten korunmak için ocaktan en az 1 metre uzakta konumlanmalıdır. Ayrıca tahliye fanı, pencereler, kapılar veya buhar dolu banyolara yakın konuma kurulum yapılması önerilmez.




Fonksiyonlar


1. Güç Açık : Yeşil LED göstergesi açık ve sesli uyarı açık.

2. Alarm Modu : Yeşil, kırmızı ve sarı LED gösterge sırayla yanıp söner. 3 dakika sonra, yeşil LED gösterge yanmaya devam edecek ve sesli uyarı verilecektir: Cihaz başlatılması tamamlanmıştır, şimdi kullanabilirsiniz.

Uyarı ! : Isınma sırasında gaz testi yapılması yasaktır.

3. Doğal gaz alarm konsantrasyonunu aştığında, kırmızı LED göstergesi yanıp sönecek (saniyede iki kez) ve sesli uyarı "Dikkat, Gaz sızıyor" mesajı verecektir. Ve buzzer da bip sesi çıkaracaktır.

4. Dahili sensör arızası meydana geldiğinde, sarı LED göstergesi uyarı verecek ve sesli komut "Sensör arızası + zil sesi" uyarısı verecektir. Bu durumda, lütfen sensörü kapatın ve onarım için yerel yetkili servis ile irtibata geçin.

7. Yetkili personel dışında demonte edilmesi yasaktır, aksi takdirde elektrik çarpması meydana gelebilir.


Cihaz Testi


1.Test düğmesi, LED'in veya buzzer'ın normal çalışıp çalışmadığını test etmek için kullanılır. Düğmeye en fazla 3 saniye basın, kırmızı, yeşil ve sarı LED göstergesi sırayla (saniyede bir kez) yanıp sönecek ve sesli komut "şimdi kendi kendini test ediyor" mesajı verecektir.

2. Test düğmesine 3 saniyeden fazla basın, valf manipülatörü otomatik olarak açılır veya kapanır. Alarm, valf manipülatörünün durumunu söyleyebilir.

3. Gaz sensörüne herhangi bir hasar vermemek için dedektörü test etmek için çakmak kullanmayınız. Kullanıcı çakmaktaki gazı boş bir plastik şişede saklayabilir, ardından testi yapmak için şişe ağzını gaz konveksiyon deliklerine doğru açabilir.



ADIM 1


Hybrone Hesabı



Hybrone Akıllı Yanıcı Gaz Sensörünü devreye almak ve yönetebilmek için bir Hybrone Cloud hesabına sahip olmalısınız.

Hybrone hesabınıza Hybrone Mobil uygulamasi ile giriş yaparak cihaz kurulum süreçlerini tamamlayabilirsiniz. Hesabınızda, cihazı eklemek istediğiniz mekanı seçip ardından yeni cihaz ekle butonunabasınız. Yeni cihaz ekleme sihirbazı başlatılacaktır.






İletişim Tanımları ve Dikkat Edilmesi Gerekenler

Cihazın takip edilmesi ve bildirimlerin alınabilmesi için aktif bir internet bağlantısı gerekir. Cihaz kurulumu Hybrone mobil uygulaması ile yapılır.
 Uygulama üzerindeki yönergelerde yapılması gerekli işlemler gösterilmektedir.
Kuruluma başlamadan önce router ayarlarının yapılması gerekebilir. Cihaz 2.4 GHz Wi-Fi frekans bandını destekler. Router Wi-Fi frekansı 2.4 GHz bandına ayarlanmalıdır. Ayrıca Wi-Fi adı ve parolasını  not alınız. Cihaz herhangi bir alarm olmaması durumunda her 8 saatte bir Hybrone sunucusuna sağlık bilgisi gönderir. 3 defa üst üste sağlık bilgisi alınamaması durumunda cihaz çevrimdışı olarak değerlendirilir.


ADIM 2


Hybrone'a Cihaz Ekleme



Hybrone Mobil uyugulamada yeni cihaz ekleme sihirbazı başlatılarak, ekrandaki yönergeler sırasıyla uygulanır. Burada cihaz tipi “IoT Sensor” ve cihaz markası “Hybrone” seçilmelidir. Sonraki adımlarda cihazınız otomatik olarak bulunacak ve sihirbaz sürdürülerek cihaz ekleme işlemi tamamlanacaktır.



Cihazınız otomatik olarak eklenemiyorsa, manuel ekleme yöntemini deneyebilirsiniz.

Manuel ekleme ekranı açılarak, öncelikle cihazı internete çıkarmak istediğiniz Wi-Fi bilgilerini girmeli daha sonra cihaz üzerinde bağlantı modunu ayarlamalısınız.



Bağlantı butonuna 5 saniye süreyle basılı tutunuz, mavi LED hızlı bir şekilde yanıp sönecektir (saniyede yaklaşık 2 kez)






Bağlantı butonuna 5 saniye süreyle basılı tutunuz, mavi LED hızlı bir şekilde yanıp sönecektir (saniyede yaklaşık 2 kez), ardından butona tekrar 5 saniye boyunca basılı tutunuz, mavi LED yavaş bir şekilde yanıp sönecektir. (yaklaşık 3 saniyede 1 kez)



Cihazı Aktifleştirme


Cihazınız başarılı bir şekilde eklendikten sonra, yeni cihaz ekleme sihirbazı sizi cihaz abonelik paketi seçme ekranına yönlendirecektir. Bu ekranda uygun abonelik paketi seçilerek sihirbazdaki adımlar sürdürülür ve cihazınızın Hybrone Hesabınızda aktif hale gelmesi işlemi tamamlanır.




LED Gösterge ve Sesli Komut Durumu



1. Ağ Bağlantı Durumu için LED Gösterge



Ağ Bağlantı Durumu

LED Gösterge
Ses Komutu

Ağdan Bağlantıyı Kes

WiFi LED göstergesi yavaş yanıp söner (iki defa/saniye)


Ağa Bağlanma Süreci

WiFi LED göstergesi hızlı yanıp söner (beş defa/saniye)

WiFi Bağlanıyor

Ağ Bağlantısı Başarılı

WiFi LED göstergesi kapalı

WiFi şimdi bağlı



2. Sensör Durumu için LED Gösterge



Alarm Durumu
LED Gösterge Durumu
Sesli Komut

Başlatılma

Yeşil, kırmızı ve sarı LED gösterge sırayla yanıp söner

Başlatılıyor, gaz testi yapmayınız.


Başlatılma Tamamladı

Yeşil LED gösterge devam eder

Başlatılma tamamlandı, kullanabilirsiniz.

Gaz Alarmı

Kırmızı LED gösterge

Dikkat,gaz sızıntısı var
Dahili Sensör Hatası
Sarı LED gösterge devam eder
Sensör Hatası
Alarm Test Sürecinde

Yeşil, kırmızı ve sarı LED gösterge sırayla yanıp söner. (birkez/sn)

Test Ediliyor



3. Sesli Komut Açıklamaları


Sesli Komut
Alarm Durumu

Başlatılıyor,gaz testi yapmayınız

Alarm başlatılma aşamasındadır

Başlatılma tamamlandı,kullanabilirsiniz

Başlatılma tamamlandı, Alarm bekleme modu
WiFi Bağlanıyor
Alarm WiFi ağı yapılandırılıyor

WiFi Bağlandı

Alarm kullanıcı uygulamasına bağlandı

WiFi bağlanma hatası

Alarm kullanıcı uygulamasına bağlanamıyor

Firmware güncelleniyor, kapatmayınız

Firmware güncelleniyor

Uyarı, gaz sızıntısı var (sesli uyarı)

Doğal gaz algılandı

Sensör hatası (sesli uyarı)

Dahili sensör hatası

Test ediliyor
Alarm Test durumundadır

Gaz vanası kapalı

Doğal gaz vanası kapalı

Gaz vanası açık

Doğal gaz vanası açık



Hata Analizi ve Düzeltme


Belirtiler
Sebepler
Yöntem

Güç verildikten sonra daima başlatılma durumunda (LED sürekli yanıp sönüyor)

1. Uzun zaman kapalı kalma durumu

1. 24 saat açık tutunuz ve ardından tekrar kontrol ediniz.

2. Başlatılma sürecinde gaz testi yapılmış

2. Başlatılma süreci bitmeden gaz testi yapılmamalıdır

Sarı LED gösterge sürekli açık ve sesli uyarı

Gaz sensörü hatası

Yerel servis ile irtibata geçiniz



Alarm Durumu


Doğal gaz alarm konsantrasyonunu aştığında alarm çalmaya devam edecektir, lütfen aşağıdaki adımları izleyin.

1. Tüm doğal gaz vanalarını hemen kapatın.

2. Tüm ateş kaynaklarını söndürün ve ateşe veya kıvılcıma neden olabilecek eylemlerden kaçının.

3. Herhangi bir elektrikli ev aletini kesinlikle açmayın.

4. Odayı havalandırmak için pencereleri açın.


Beyanlar


1. Şekiller sadece referans için gösterilmiştir.

2. Teknoloji sürekli gelişirken, pratikteki çalıştırmanın kullanım kılavuzu ile örtüşmemesi durumunda, nihai yorumlama hakları üreticiye aittir.
